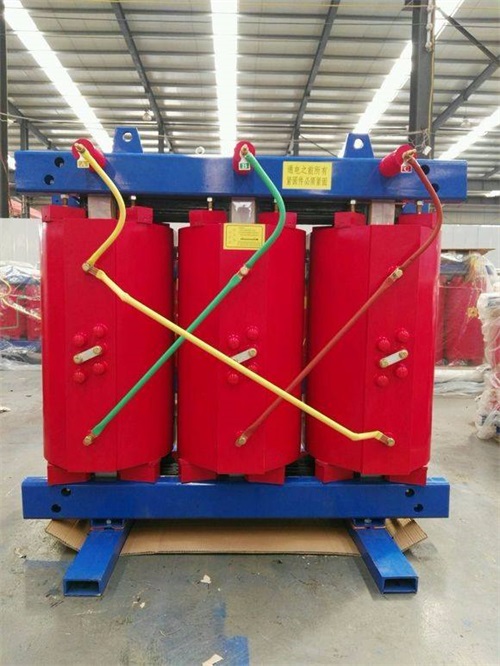

固原3150KVA干式变压器

变压器型号：3150KVA

变压器规格：3150KVA

介绍摘要：　　变压器的内部结构有许多的线圈绕制，变压器线圈绕制的方法和方式对变压器的运行也有一定的影响，在变压器的使用中需要该线圈才能够完成正常的运转。　　一、密绕：密绕就是线与线之间紧密的靠在一起，在绕制中线不可分层和交叉等现象，例如：密绕一层时不允许有第二层出现，不允许有线与线之间有缝隙和交叉等现象。　　1、排线均匀紧密; 　　2、

咨询热线：137-0635-4419

产品详情：

　　变压器的内部结构有许多的线圈绕制，变压器线圈绕制的方法和方式对变压器的运行也有一定的影响，在变压器的使用中需要该线圈才能够完成正常的运转。

　　一、密绕：密绕就是线与线之间紧密的靠在一起，在绕制中线不可分层和交叉等现象，例如：密绕一层时不允许有第二层出现，不允许有线与线之间有缝隙和交叉等现象。

　　1、排线均匀紧密;

　　2、排线无打结，无交叉，无重叠，上一层无陷入下一层现象。

　　二、均绕：均绕就是线与线之间距离大致相等，绕满整个绕线区域，起收线要靠近端控胶带，但不允许上端控胶带。

　　1、绕线绕满整个绕线区域;

　　2、线与线之间距离大致相等;

　　3、起收线都靠端控胶带绕线，且没有上端控。

　　三、并绕：两根以上的WIRE同时平行的绕同一组线，各自平行的绕，不可交叉，不可将收线挂错脚位，进出线要成直角。

　　此绕法大致可分为四种情况：

　　a、同组并绕;

　　b、不同组并绕;

　　c、多组并绕;

　　d、不同组或同组双并绕。

　　四、同层绕线

　　1、同层绕线就是两个或两个以上绕组绕在同一层上，各个绕线之间起收线都是独立的绝缘;

　　2、绕线要均匀，排线紧密绕线时线不可爬上端控胶带，进出线要成直角，具体要求要符合作业指导书要求。

　　五、居中绕线

　　1、居中绕线就是在骨架绕线区域中绕在绕线区域中间，如图所示A，B尺寸大致相等，即“A”=“B”;

　　2、绕线要均匀，进出线要成直角，具体依照作业指导书要求采用居中密绕还是居中均绕。

　　以上就是变压器线圈常见的几种绕线的方法，大家掌握住，这样的话就能够保证变压器的绕线的安全和稳定!
